高柔性屏蔽拖链电缆NY系列 极小弯曲半径 高速运动控制 工业自动化专用线缆

产品介绍

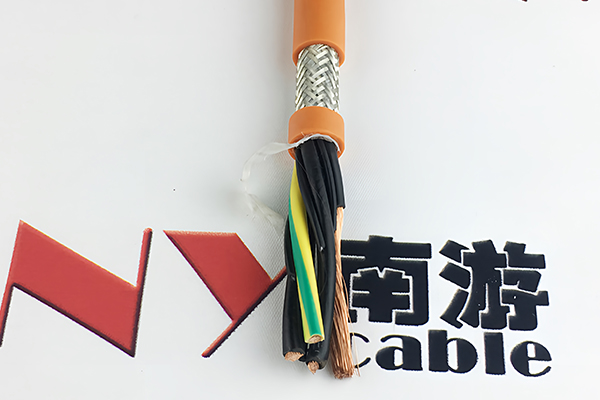

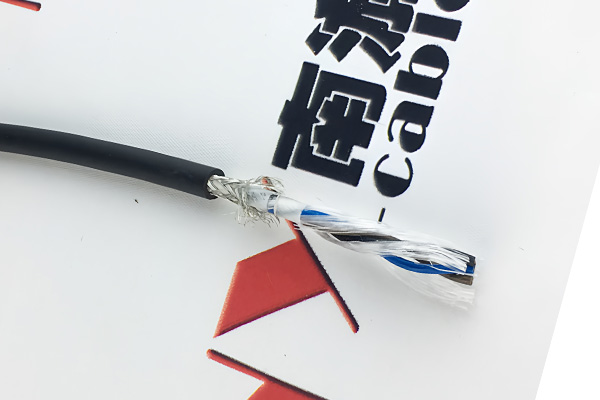

南游电缆NY系列高柔性拖链电缆，专为高速拖链系统、工业机器人、自动化产线等需要持续往复运动的场景研发。电缆采用极细无氧铜丝束绞导体，特种PVC/弹性体绝缘，屏蔽型可选铝箔+镀锡铜编织双重屏蔽，外层采用高柔性PVC或PUR护套。经实验室测试，弯曲寿命可达1000万次以上，满足高速拖链苛刻的运动要求。

产品特性

• 极小弯曲半径：最小弯曲半径仅为5倍电缆外径（5×D），适应紧凑型拖链槽
• 超高弯曲寿命：通过1000万次以上拖链弯曲测试，远优于普通柔性电缆
• 双重屏蔽设计：铝箔包裹+镀锡铜编织网（覆盖率≥85%），有效抗电磁干扰
• 高速运动性能：支持加速度50m/s²、移动速度300m/min的高速拖链系统
• 多芯灵活定制：2-36芯任意组合，支持动力+信号+控制复合结构
• 耐油耐候：护套耐矿物油、耐冷却液、耐UV，适应恶劣工业环境
• 阻燃安全：通过VW-1/IEC60332-1阻燃测试
• 温度范围广：-30℃至+80℃（PUR型可达+90℃）

应用场景

本系列高柔性拖链电缆是工业自动化领域的核心连接方案，广泛适用于：数控机床/加工中心拖链系统、工业机器人手臂关节布线、自动化流水线/传送带移动供电、半导体设备精密运动控制、激光切割/雕刻机随动线缆、包装机械往复送料系统、注塑机械手拖链、3D打印设备运动轴电缆。产品在持续往复弯曲、高速运动工况下保持稳定信号传输和电力供应。

技术参数

额定电压：300/500V（控制型），0.6/1kV（动力型）；测试电压：2000V/5min；温度范围：-30℃至+80℃（PVC），-30℃至+90℃（PUR）；最小弯曲半径：5×D（拖链安装）；弯曲寿命：≥1000万次；屏蔽覆盖率：≥85%；护套材料：PVC/PUR可选。
